Le passage du modèle numérique au moule physique nécessite donc un atelier d’outillage équipé de machines capables de travailler avec une grande précision. L’usinage CNC permet de transformer les données issues de la conception en éléments métalliques correspondant à la géométrie prévue.
La qualité de cette étape influence directement les premiers essais du moule, sa mise au point et la stabilité de la future production en série.
Pourquoi l’usinage des empreintes et des noyaux détermine-t-il la forme de la pièce ?
Le modèle 3D de la pièce constitue le point de départ de la conception du moule dans un environnement CAD. Les ingénieurs doivent tenir compte non seulement de la géométrie extérieure de la pièce, mais également du système d’alimentation, du refroidissement, du retrait de la matière et du dispositif d’éjection.
Les données sont ensuite préparées dans un système CAM afin de générer les trajectoires nécessaires à l’usinage.

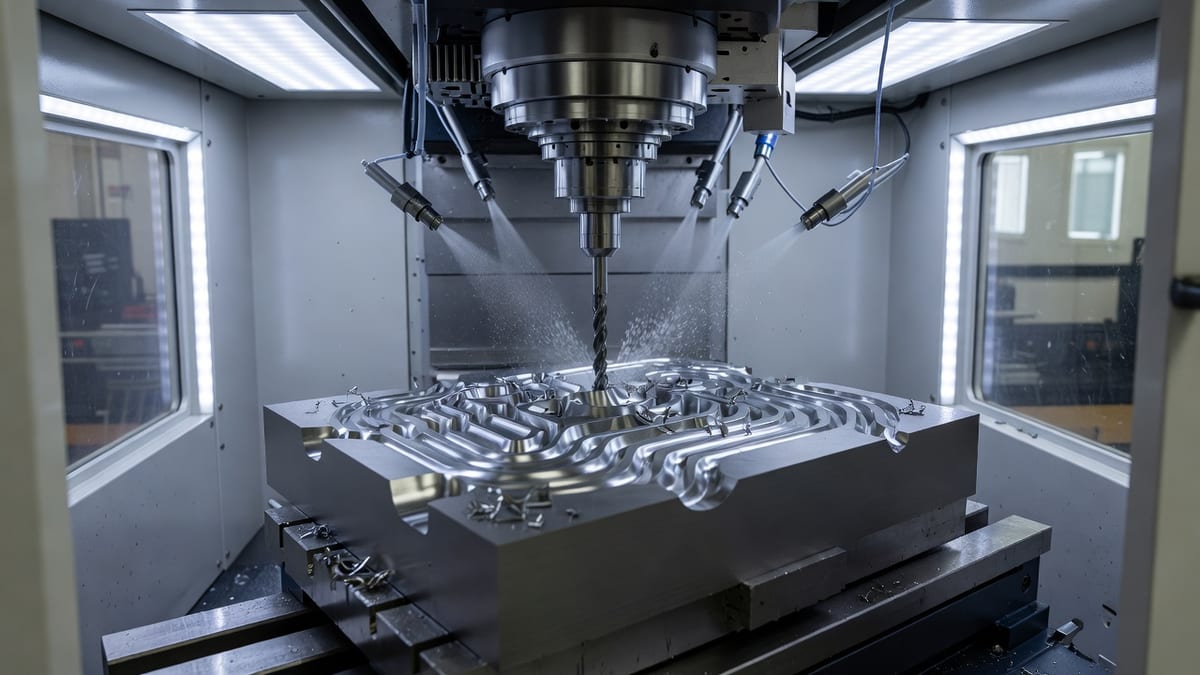

Les centres d’usinage CNC enlèvent progressivement de la matière du bloc métallique afin de créer les empreintes, les noyaux et les autres éléments fonctionnels du moule.
La précision du positionnement et la maîtrise des différentes étapes d’usinage sont importantes pour limiter les écarts entre le modèle numérique et les composants réellement fabriqués.
La réalisation d’un moule d’injection combine généralement plusieurs technologies :
-
fraisage d’ébauche – permet d’éliminer rapidement une grande partie de la matière et d’obtenir la forme générale de l’élément ;
-
fraisage de finition – rapproche la surface de la géométrie et de la qualité dimensionnelle finales ;
-
électroérosion – permet de réaliser certaines cavités, formes internes ou zones difficiles à obtenir avec un outil de fraisage conventionnel ;
-
rectification et ajustage – servent notamment à obtenir les dimensions et ajustements requis pour certains composants ;
-
polissage ou texturation – permettent d’adapter l’état de surface du moule à l’aspect recherché sur la pièce plastique.
Toutes ces opérations doivent être coordonnées avec les données de conception.
Lors des premiers essais d’injection, il peut être nécessaire d’apporter des corrections. Une modification de l’épaisseur d’une paroi, du retrait prévu ou du comportement du polymère peut par exemple conduire à reprendre certaines zones de l’empreinte ou du noyau, voire à modifier le refroidissement ou le système d’éjection.
Les systèmes CAD/CAM permettent alors d’actualiser la géométrie et de générer de nouvelles trajectoires d’usinage à partir des données corrigées.
Comment les tolérances et l’état de surface influencent-ils la qualité du moule ?
Les composants d’un moule d’injection doivent respecter des tolérances adaptées à leur fonction. Les exigences dimensionnelles concernent aussi bien les surfaces qui donnent sa forme à la pièce que les éléments assurant le positionnement, le guidage, l’éjection et la fermeture du moule.
La précision d’usinage contribue à la répétabilité des pièces produites et facilite la maîtrise des corrections liées notamment au retrait du polymère.
L’état de surface des empreintes joue également un rôle important. Une pièce destinée à présenter un aspect brillant, par exemple, ne nécessite pas le même niveau de finition qu’une surface volontairement mate ou texturée.
Il n’existe donc pas une valeur de rugosité universelle applicable à tous les moules d’injection. Le niveau de finition doit être défini en fonction :
-
de l’aspect attendu de la pièce,
-
du matériau injecté,
-
des exigences de démoulage,
-
de la fonction de la surface,
-
des spécifications définies au stade de la conception.
Un polissage approprié peut améliorer l’aspect de la pièce et faciliter son démoulage dans certaines applications, tandis que d’autres produits nécessitent au contraire une texturation volontaire de la surface.
Pourquoi le choix du matériau du moule est-il important ?
La stabilité du moule dépend également du matériau utilisé pour ses différents composants.
Le choix de l’acier ou d’un autre matériau métallique dépend notamment du nombre de cycles prévu, du polymère transformé, des efforts mécaniques, de la résistance à l’usure recherchée et du niveau de finition nécessaire.
Dans certains projets, des aciers prétraités sont utilisés afin d’obtenir un compromis entre usinabilité, résistance mécanique et aptitude au polissage. D’autres applications peuvent nécessiter des matériaux présentant une résistance supérieure à l’usure ou à la corrosion.
Le choix ne doit donc pas reposer sur une nuance utilisée par habitude, mais sur les contraintes réelles du moule et de la production prévue.
Comment les services CNC s’intègrent-ils dans la fabrication des moules ?
L’intégration de la conception, de l’usinage et de l’injection dans un même processus facilite la circulation des données techniques entre les différentes étapes d’un projet.
L’atelier d’outillage de Noex réalise notamment des moules d’injection et travaille avec des systèmes CAD/CAM/CAE ainsi qu’avec des machines à commande numérique. Ses services CNC permettent d’usiner avec précision différents matériaux utilisés dans les projets industriels.
Le parc d’outillage comprend différentes technologies d’usinage et d’électroérosion, ce qui permet d’adapter la méthode de fabrication à la géométrie et à la fonction du composant.
Cette continuité entre conception du produit, fabrication du moule et production par injection peut également simplifier les corrections effectuées après les premiers essais.
Comment l’usinage CNC accélère-t-il la mise en production ?
L’automatisation de l’usinage permet de réduire le nombre d’opérations manuelles nécessaires entre la validation de la géométrie et la fabrication des composants du moule.
La rapidité du processus dépend toutefois directement de la qualité des données d’entrée.
Une géométrie CAD correcte et une stratégie CAM bien préparée limitent le risque de reprises inutiles pendant la fabrication.
Avant l’usinage, il est notamment nécessaire de vérifier :
-
la géométrie des surfaces,
-
l’accessibilité des zones à usiner,
-
les outils disponibles,
-
les paramètres de coupe,
-
les collisions potentielles,
-
l’ordre des opérations.
Une simulation préalable des trajectoires permet de réduire le risque de collision et d’optimiser l’enchaînement des différentes opérations.
Il faut cependant distinguer cette simulation d’usinage des analyses du procédé d’injection. La simulation du remplissage du moule sert à étudier le comportement de la matière plastique, tandis que la simulation CAM concerne principalement les déplacements des outils et la fabrication des éléments métalliques.
Ces deux types d’analyse répondent à des objectifs différents mais peuvent contribuer ensemble à réduire le nombre de corrections nécessaires avant le lancement de la production.
Pourquoi l’usinage CNC est-il essentiel dans un atelier d’outillage moderne ?
La fabrication d’un moule d’injection repose sur une succession d’opérations qui doivent rester cohérentes avec le modèle numérique du produit.
L’usinage CNC intervient à plusieurs étapes : création des empreintes et des noyaux, réalisation de composants fonctionnels, corrections après essais et fabrication de pièces de remplacement.
Combiné à l’électroérosion, à la rectification, au polissage et aux systèmes CAD/CAM, il permet de produire des outillages adaptés aux exigences d’une fabrication répétable en série.
Points essentiels à retenir
-
Utiliser les données CAD/CAM pour maintenir la cohérence entre la conception numérique et les composants réellement usinés.
-
Combiner le fraisage CNC avec l’électroérosion lorsque la géométrie ne peut pas être obtenue efficacement avec un outil de coupe conventionnel.
-
Définir les tolérances en fonction de la fonction réelle de chaque composant du moule.
-
Adapter l’état de surface à l’aspect attendu de la pièce et aux conditions de démoulage.
-
Choisir les matériaux du moule selon le polymère transformé, le nombre de cycles et les contraintes mécaniques.
-
Vérifier les trajectoires CAM avant l’usinage afin de limiter les collisions et les reprises.
-
Intégrer les corrections issues des premiers essais directement dans la documentation numérique du moule.
